Современный автомобиль напичкан электроникой: двигатель, ABS, подушки безопасности, климат-контроль, стеклоподъемники — все это требует обмена данными. Если бы каждый блок управления соединялся с каждым отдельным проводом, машина превратилась бы в километры кабеля. Решение есть — CAN шина. В этой статье мы простыми словами объясним, что это такое, как устроена, какие бывают типы и зачем нужна CAN-шина в автомобиле.
Что такое CAN-шина и зачем она нужна?
CAN шина (CAN bus, от англ. Controller Area Network — сеть контроллеров) — это единая цифровая магистраль, которая позволяет всем электронным блокам автомобиля обмениваться данными друг с другом. Представьте себе «общую беседу»: каждый блок (мозги двигателя, ABS, подушек безопасности) по очереди говорит в эту магистраль, а все остальные слушают и берут нужную им информацию.
Зачем это нужно?
- Сокращение проводки. Вместо тысяч проводов — всего два (или витая пара).
- Простота добавления новых устройств. Новый блок просто подключается к шине.
- Надежность и помехоустойчивость. Данные передаются с контролем ошибок.
- Диагностика. Через CAN-шину можно считать ошибки со всех блоков.
Сегодня CAN-шина в автомобиле — это стандарт де-факто для любого транспортного средства, выпущенного после 2000-х годов.
Как устроена CAN-шина: устройство и принцип работы
Чтобы понять, как работает CAN шина в автомобиле, нужно разобрать ее «железо» и «логику».
Физическое устройство (аппаратная часть)
- Витая пара (CAN High и CAN Low). Два провода, скрученные между собой для подавления электромагнитных помех.
- Терминирующие резисторы (сопротивления по 120 Ом на концах шины). Без них сигнал будет искажаться отражениями.
- CAN-трансивер в каждом электронном блоке — он преобразует сигналы блока в дифференциальный сигнал для шины и наоборот.
- CAN-контроллер — это «интеллект» внутри блока, который решает, когда и какие данные отправлять.
Принцип передачи данных
CAN-шина работает как дружный, но дисциплинированный «круглый стол».
- Мультимастерность — любой блок может начать передачу, когда шина свободна.
- Арбитраж (приоритет). Если два блока захотели говорить одновременно, побеждает тот, у кого меньше числовой идентификатор сообщения (ID). Самый важный блок (например, ABS) перебивает менее важный (например, стеклоподъемник).
- Адресация по сообщениям. В CAN-шине нет адресов «от кого — кому». Каждое сообщение имеет свой ID (например, «скорость колеса»). Все блоки видят это сообщение, и каждый сам решает, нужно оно ему или нет.
- Контроль ошибок. Каждый передатчик проверяет, совпадает ли отправленный бит с тем, что реально появился на шине. При несовпадении — сообщение отправляется повторно.
Таким образом, устройство CAN шины обеспечивает очень надежную и быструю связь даже в жестких условиях работающего автомобиля.
Типы CAN-шин в автомобиле
В одном автомобиле может быть несколько независимых CAN-шин для разных задач. Они отличаются скоростью и назначением. Для наглядности используем таблицу.
Кроме того, существуют более простые шины типа LIN (Local Interconnect Network) для самых медленных устройств — кнопок на руле, датчиков дождя. LIN — это «подчиненная» сеть, которая подключается к основной CAN.
Преимущества и недостатки CAN-шины
Как и у любой технологии, у CAN-шины есть свои плюсы и минусы.
Преимущества:
- Высокая помехоустойчивость за счет дифференциального сигнала и витой пары.
- Надежность — если один блок выйдет из строя, шина продолжит работать.
- Простота диагностики — стандартизированный протокол и единый разъем OBD-II.
- Масштабируемость — можно добавлять новые блоки без переделки проводки.
Недостатки:
- При обрыве или коротком замыкании одного из проводов (CAN High или CAN Low) вся шина может «лечь», и автомобиль не заведется.
- Сложность ремонта без специального оборудования — осциллографа, CAN-анализатора.
- Ограниченная длина (обычно до 40 метров при максимальной скорости), но для автомобиля этого достаточно.
Применение CAN-шины
Помимо самого автомобиля, CAN-шина активно используется в смежных областях.
Мониторинг транспорта (GPS/ГЛОНАСС)

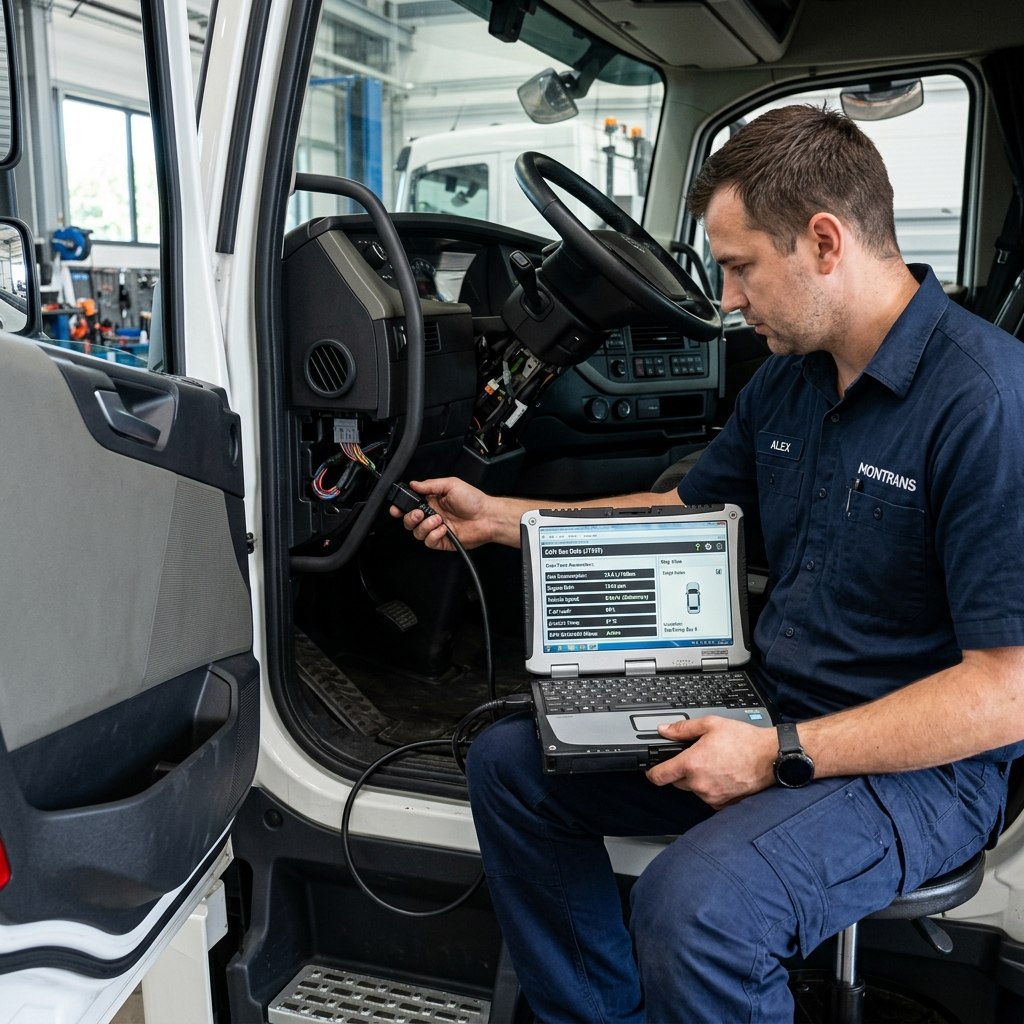

Для компаний, управляющих автопарком, CAN-шина — это золотая жила. С помощью специальных CAN-интерфейсов (адаптеров) можно подключаться к шине и получать точные данные:
- Расход топлива — не по уровню в баке, а напрямую из ЭБУ двигателя (с точностью до миллилитра).
- Скорость, пробег, обороты двигателя.
- Индикация работы тормозной системы, фар, указателей поворота.
- Считывание ошибок в реальном времени.
- И другие параметры для передачи в систему мониторинга транспорта GPS\ГЛОНАСС.
Это позволяет контролировать реальную работу водителей, бороться с перерасходом топлива и вовремя проходить техобслуживание.
Другие сферы
- Промышленное оборудование (станки, конвейеры).
- Строительная и сельскохозяйственная техника.
- Электромобили и зарядные станции.
Заключение
CAN шина — это то, что делает современный автомобиль умным, безопасным и экономичным. Она объединяет десятки электронных блоков в единый организм. Понимание того, что такое CAN шина и как она работает, помогает не только лучше управлять машиной, но и эффективнее контролировать коммерческий транспорт.
Если вам нужна профессиональная установка CAN-интерфейсов для мониторинга топлива и работы автопарка — обращайтесь. Мы поможем получить максимум данных из шины вашего автомобиля.
Часто задаваемые вопросы
Может ли CAN-шина выйти из строя?
Да, и это одна из самых частых «электронных» поломок. Симптомы — ошибки по нескольким системам одновременно, неработающая приборная панель, невозможность запустить двигатель. Чаще всего виноват обрыв или короткое замыкание в витой паре, либо отказ CAN-трансивера в одном из блоков.
Можно ли самостоятельно подключиться к CAN-шине?
Технически — да, если у вас есть CAN-анализатор и вы знаете схему разъемов. Но на практике это требует глубоких знаний протокола и высокого риска «посадить» шину. Для мониторинга и диагностики лучше обращаться к профессионалам.
